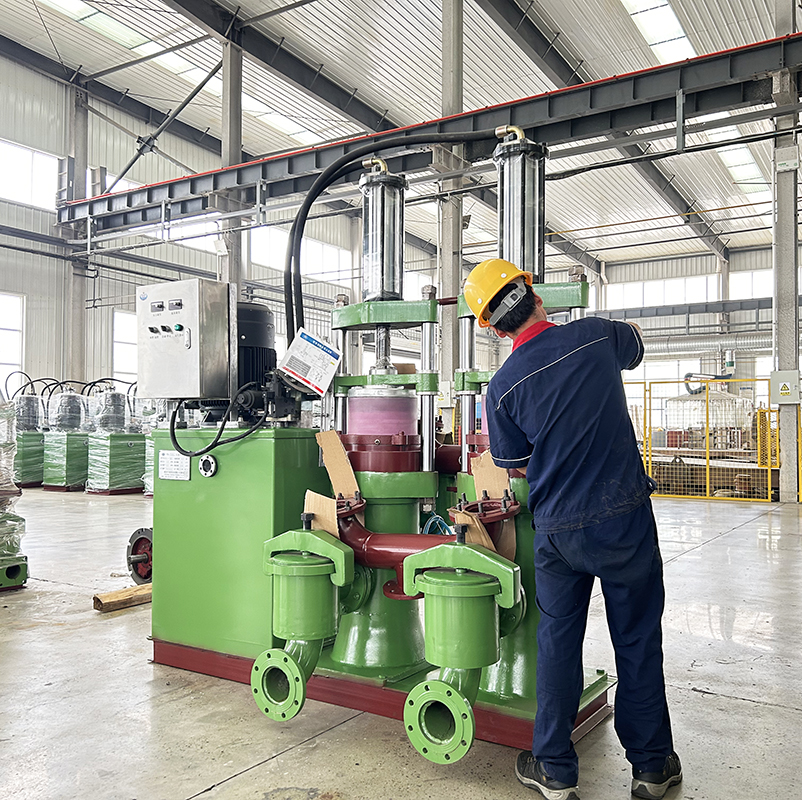

YB200-19油压泥浆栓塞泵的结构概述
YB200-19油压泥浆栓塞泵是一种专门用于输送泥浆、陶瓷泥浆、水煤浆等高浓度、高固体含量物料的泵。其结构主要包括以下几个部分：
液压驱动系统：该泵由一个小型的液压站驱动，液压站包括电机、油泵、控制阀组件、滤油器等关键部件。电机驱动油泵产生高压油，通过控制阀组件的调节，高压油被分配到两个油缸中。
双缸双作用结构：泵采用双缸双作用设计，即两个油缸交替工作。每个油缸都带动一个陶瓷柱塞进行往复运动。这种设计使得泵在吸入和排出泥浆时能够连续工作，提高了输送效率。
陶瓷柱塞：柱塞是泵的关键部件之一，采用陶瓷材料制成。陶瓷材料具有优异的耐磨性和耐腐蚀性，能够在输送高浓度、高固体含量物料时保持较长的使用寿命。
吸排浆管道：泵配有吸排浆管道，用于将泥浆吸入泵体并排出。管道的直径和材质根据泵的设计参数和输送物料的性质进行选择。
其他辅助部件：泵还包括油箱、油箱容积指示器、压力表、安全阀等辅助部件，用于保证泵的正常运行和安全性。
工作原理
当电机驱动油泵产生高压油时，高压油通过控制阀组件的调节被分配到两个油缸中。两个油缸交替工作，每个油缸都带动一个陶瓷柱塞进行往复运动。当一个油缸的活塞向前移动时，其对应的陶瓷柱塞会吸入泥浆;同时，另一个油缸的活塞向后移动，其对应的陶瓷柱塞则排出泥浆。这种交替吸入和排出泥浆的过程实现了泥浆的连续输送。
结论
虽然无法直接提供YB200-19油压泥浆栓塞泵的结构图，但通过上述描述，您可以对该泵的基本结构和工作原理有一个大致的了解。如果您需要更详细的结构图或技术资料，建议您联系该泵的制造商或供应商，他们通常能够提供专业的技术支持和资料服务。
此外，值得注意的是，不同品牌和型号的油压泥浆栓塞泵在结构上可能存在差异，因此在具体选择和使用时，应仔细查看产品说明书和技术资料，以确保泵的性能和参数符合您的实际需求。
