洗煤厂压滤机专用入料泵管道安装方法及图纸。
（1）吸入管径应与泵的进口直径相同或比泵进口直径稍大，原则是既避免压滤机专用泵产生汽蚀，又不能使浆体在管路中形成沉积。
（2）为z大限度减少浆体在管道和涡壳内沉积，应在吸入口与每一个闸门之间的平行管段下面开一口，加装放料管阀（管阀口径视输送介质粒度而定），以备在停车后放料。
（3）为便于维修压滤机专用泵，应设吸入口闸门，其直径与吸入管径相同。在泵的吸入口与吸入管之间应设伸缩节，以便拆装。
（4）排出管径与浆体性质、沉降流速有关，通常排出管径与泵的出口直径相等或稍大。出口闸阀应与排出管径相同。压力表位于泵出口和个阀门之间的直管段上。

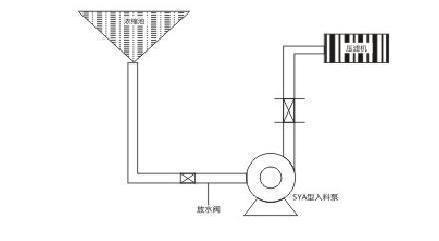

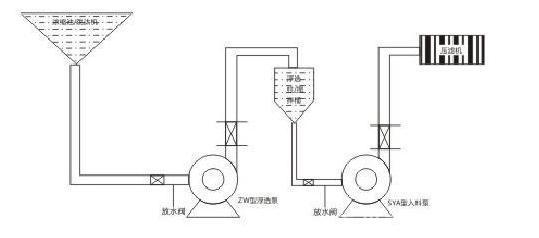

以洗煤厂的压滤机和浮选系统用泵为例，以下是常见安装方法：
