压滤机进料泵工作原理,液压陶瓷柱塞泥浆泵属于压滤机进料泵的一种,他的工作原理是:电机启动后,通过联轴器带动油箱里面的油泵,油泵通过高压橡胶油管将液压油输送到油缸(白颜色的部位),液压油驱动油缸里面活塞的向下移动,活塞通过活塞杆带动陶瓷柱塞(红颜色的部分),陶瓷柱塞泵因此 也跟着向下移动.
陶瓷柱塞向下移动,泵腔内的容积逐渐减小,此时,泵的排浆阀箱里面的单向阀打开,排除浆料.
陶瓷柱塞向上移动时,泵腔内的容积逐渐增大,形成负压,此时,泵的吸浆阀箱里面的单向阀打开,吸入浆料.
液压陶瓷柱塞泥浆泵作为压滤机进料泵,具有一定的自吸能力,自吸力4-8米,根据物料比重而定.

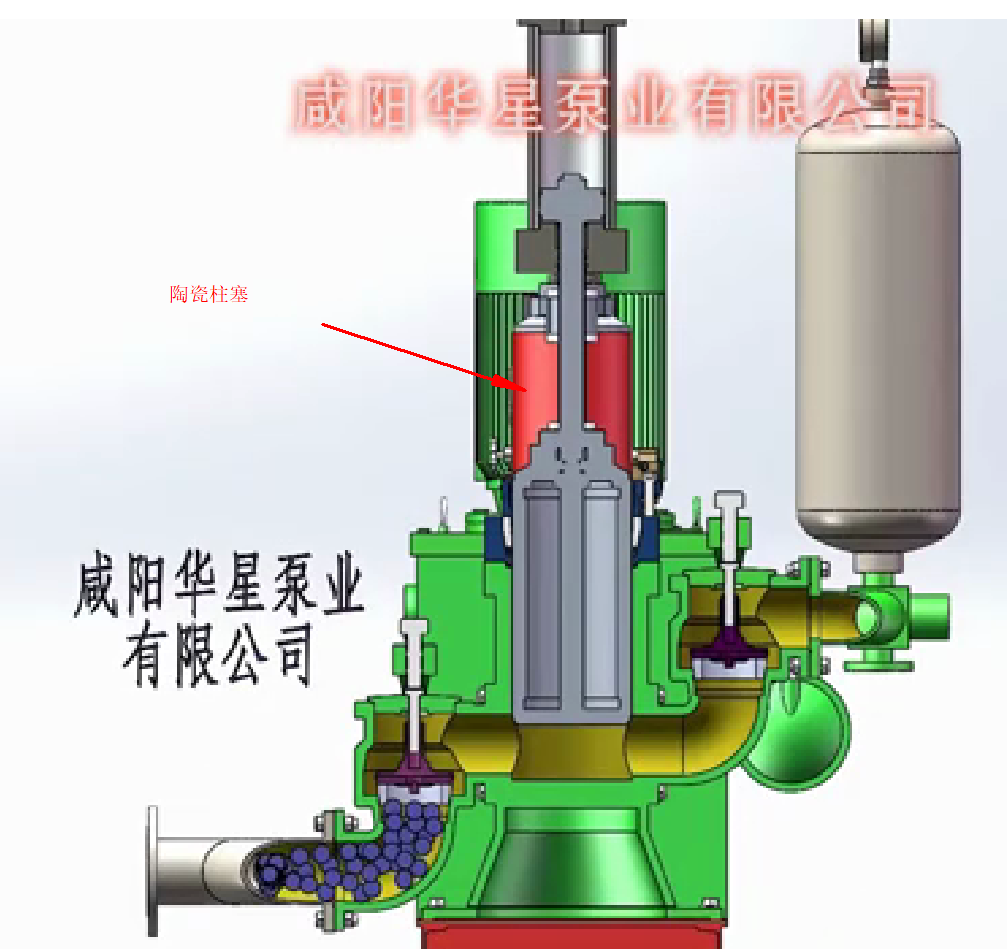

参考图:
