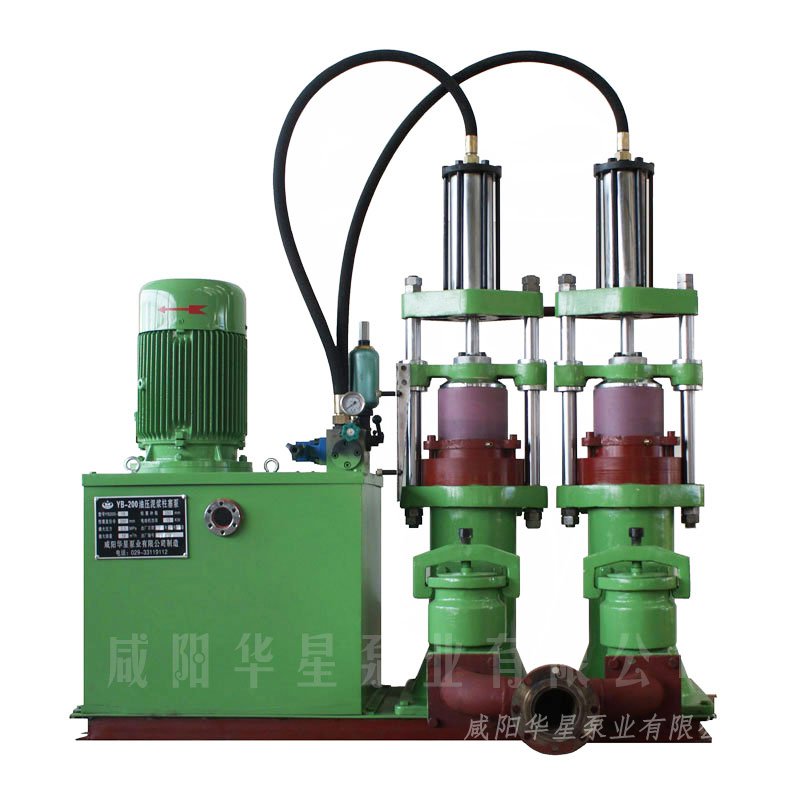

陶瓷泥浆柱塞泵的产品图
陶瓷泥浆柱塞泵的工作原理
1，滤泥机初开机时，油泵P1与P2同时向系统供油，油流量处于z大，使泥浆泵运动频率加快，排量增大，滤泥机快速充满。
2，滤泥机泥浆充满后，泥浆泵出口压力增高，流量减小，导致液压系统压力上升，当流量小到足以由P1单独供给时可以使P2卸荷，从而降低电机负荷，达到节能目的。系统z高压力由溢流阀DB10调定，卸荷阀DA10的设定压力比溢流阀DB10低(压差由各用户根据具体情况而定，推荐泥浆压差为2kg)，当系统压力达到卸荷阀DA10设定压力时，DA10导通，油泵P2卸荷，油泵P2输出的油经DA10流回邮箱，由油泵P1单独向系统供油，由于系统中抽流量减少，使柱塞泵运动变慢，泥浆排量减少，达到向滤泥机补充泥浆的目的。
陶瓷泥浆柱塞泵的技术参数
| YB系列陶瓷柱塞泥浆泵参数表 | ||||||||
| 型号 |
额定流 量M³/H |
压力范围 MPA |
额定压力 MPA |
冲程 MM |
配用电机 KW |
密封形式 |
外形尺寸 长*宽*高（M） |
进/出浆法兰 PN16 |
| YB85-2.8 | 2.8 | 0-2.5 | 2 | 220 | 4 | YX/叠圈 | 1.2*0.85*1.5 | DN50/DN40 |
| YB120-7.1 | 7.1 | 0-2.5 | 2 | 250 | 5.5/7.5 | YX | 1.6*1*1.6 | DN80/DN65 |
| YB140-10 | 10 | 0-2.5 | 2 | 250 | 7.5/11 | YX/叠圈 | 1.6*1*1.6 | DN80/DN65 |
| YB200D-24 | 24 | 0-1.5 | 1.5 | 250 | 18.5 | YX/叠圈 | 1.7*1.2*1.9 | DN80/DN65 |
| YB200-19 | 19 | 0-2.5 | 2 | 250 | 18.5 | YX/叠圈 | 1.7*1.2*1.9 | DN100/DN80 |
| YB250D-35 | 35 | 0-1.8 | 1.5 | 250 | 18.5 | YX/叠圈 | 1.9*1.3*2.2 | DN125/DN100 |
| YB250-25 | 25 | 0-2 | 1.8 | 250 | 22 | YX/叠圈 | 1.9*1.3*2.2 | DN125/DN100 |
| YB250-30 | 30 | 0-2 | 1.8 | 250 | 22 | YX/叠圈 | 1.9*1.3*2.2 | DN125/DN100 |
| YB300D-45 | 45 | 0-1.8 | 1.3 | 250 | 30 | 叠圈 | 2.0*1.3*2.2 | DN125/DN125 |
| YB300-40 | 40 | 0-2 | 1.8 | 250 | 30 | 叠圈 | 2.0*1.3*2.2 | DN125/DN125 |
| YB300-35 | 35 | 0-2.2 | 2 | 250 | 30 | 叠圈 | 2.0*1.3*2.2 | DN125/DN125 |
| YB300J-60 | 60 | 0-2.0 | 1.8 | 350 | 37 | 叠圈 | 2.0*1.3*2.4 | DN125/DN125 |
| YB400-80 | 80 | 0-1.8 | 1.2 | 350 | 55 | 叠圈 | 2.6*2.5*2.6 | DN150/DN150 |
| YB400D-100 | 100 | 0-1.5 | 1.2 | 350 | 55 | 叠圈 | 2.6*2.5*2.6 | DN150/DN150 |
| YB400-120 | 120 | 0-2 | 1.8 | 350 | 55 | 叠圈 | 2.6*2.5*2.6 | DN150/DN150 |
| YB500-150 | 150 | 0-2 | 1.8 | 450 | 110 | 叠圈 | 3.8*2.2*3 | DN200 |
